✅ Compatibile anche con altri droni dotati di ricevente DJI O4 Pro o O4 Lite

📦 Requisiti:

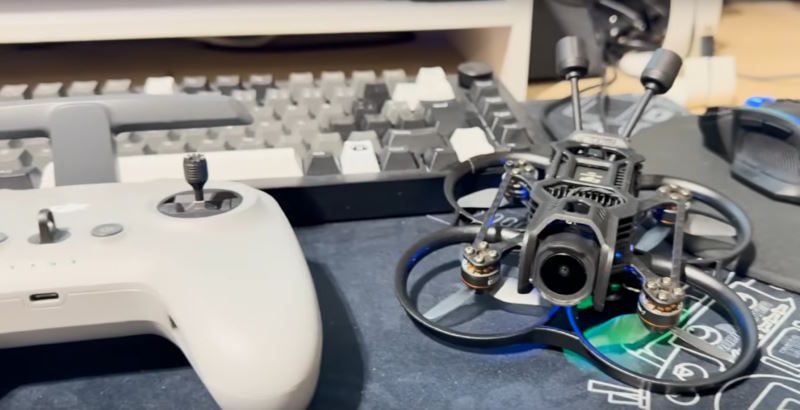

  • Drone FPV con sistema DJI O4 (es. Pavo20 Pro)

  • Radio DJI RC Motion 2 o DJI Remote Controller 2

  • Goggles DJI G2, G3 o N3

  • Batteria del drone carica

  • Pin o spillino per premere i pulsanti nascosti

  • Software Betaflight installato

  • Cavi USB e connessione al PC

1. 🔌 Collegamento a Betaflight e configurazione porte

Passaggi:

  1. Collega il tuo Pavo20 Pro al PC con cavo USB.

  2. Apri Betaflight Configurator.

  3. Vai nella sezione “Ports”.

  4. Disattiva la spunta su UART3 (Serial RX).

  5. Attiva la spunta su UART5 (Serial RX).

  6. Salva e riavvia il controller di volo.

2. 🎮 Configurazione della ricevente (Receiver)

In Betaflight:

  1. Vai nella sezione “Receiver”.

  2. Imposta il protocollo su SBUS (di solito indicato come “S-BUS” o “Serial-based receiver (SBUS, iBUS)”).

    Non usare CRSF o Crossfire: il sistema DJI usa SBUS.

  3. Controlla la mappa dei canali: deve essere impostata su AETR1234 (A = Aileron, E = Elevator, T = Throttle, R = Rudder).

  4. Clicca su Save.

3. ✈️ Configurazione delle modalità di volo

  1. Vai nella sezione “Modes” di Betaflight.

  2. Imposta:

    • ARM su AUX 1

    • ANGLE (se usato) su AUX 2

    • FLIP OVER AFTER CRASH su AUX 3 (opzionale)

    • AIR MODE su AUX 2 o un canale a scelta

  3. Salva la configurazione.

Puoi modificare queste assegnazioni in base ai tuoi switch preferiti sulla radio DJI.

4. 🔁 Binding tra ricevente DJI O4, radio e occhiali

Aggiornamento firmware:

  • Assicurati che radio, occhiali DJI e modulo O4 Pro nel drone abbiano l’ultimo firmware aggiornato. In caso contrario il bind non andrà a buon fine.

Procedura di Bind:

📡 Bind della Radio:

  1. Collega la batteria al drone.

  2. Tieni premuto il pulsante BIND sulla radio DJI finché non inizia a lampeggiare/emette suoni.

  3. Con uno spillino, premi il pulsante di bind sul modulo O4 nel drone (di solito nascosto nella VTX).

  4. Attendi che la connessione venga stabilita (luci fisse sulla radio o conferma su schermo).

🥽 Bind degli Occhiali (G2/G3/N3):

  1. Premi il pulsante BIND sui Goggles (G2, G3 o N3 — cambia leggermente in base al modello).

  2. Con il drone acceso, premi di nuovo il pulsante BIND sulla VTX con lo spillino.

  3. Una volta bindati, il video verrà trasmesso ai Goggles.

5. ✅ Verifica Finale

  1. Con drone e radio accesi, muovi gli stick e osserva la risposta nella sezione “Receiver” di Betaflight.

  2. Verifica che i canali si muovano correttamente.

  3. Scollega Betaflight, indossa i Goggles e controlla se ricevi il segnale video dal drone.

🎥 Video attivo!

Se vedi l’immagine proveniente dal drone nei Goggles, la configurazione è completata con successo. Ora puoi volare in sicurezza!

👋 Conclusione

Questa guida è valida non solo per il Pavo20 Pro, ma anche per altri droni compatibili con riceventi DJI O4 Pro o O4 Lite. Le uniche variazioni possono riguardare le porte UART o il posizionamento del pulsante di bind.
